Horz/Vert | Horz | Horz |
Maximum Workpiece Diameter | 200 mm | 7.874" |
Maximum Diametral Pitch | 4 | 4 |
Module | 6.0 | 6.0 |
Axial Travel | 61.02" | 1,549.9 mm |
Maximum Hob Diameter | 7.99" | 202.95 mm |
Hob Arbor Size | 1.25" | 31.75 mm |
Hob Speed | 500 RPM | 500 RPM |
Control Manufacturer | Fanuc | Fanuc |
Control | CNC (FANUC 16I-M) | CNC (FANUC 16I-M) |
Dimensions | 136" x 100" x 94" H | 136" x 100" x 94" H |
Weight | 12000 kg | 12000 kg |
Specifications:
Workpiece Diameter Maximum: 203 mm
Maximum Module: 6.4
Maximum Swivel of Head: 45 +/-
Distance From Work Spindle to Tailstock: 1500 mm
Centerline Hob Spindle to Centerline Work Spindle: 12.7 - 203.2 mm
Axial Travel of Hob Head: 1550 mm
Maximum Tool Length: 215 mm
Maximum Tool Diameter: 203 mm
Maximum Tool Shift /Tangential Travel: 200 mm
Tool Spindle Power: 15 kw
Tool Spindle Speed: 50-500 RPM
Work Spindle Speed: 0-80 RPM
Machine Weight: 12000 kg

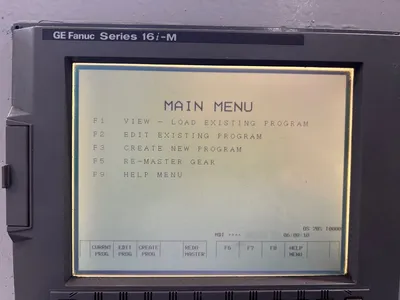

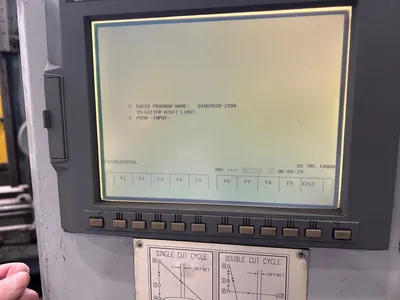

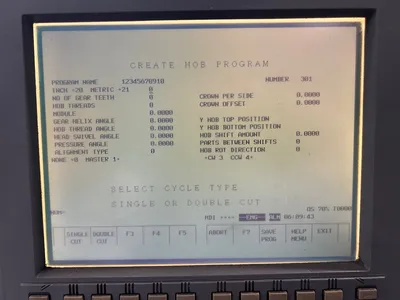

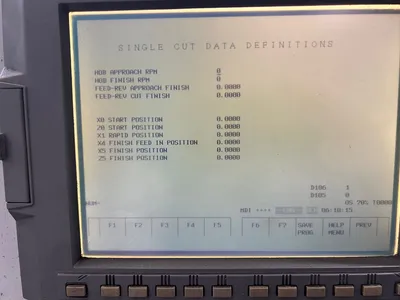

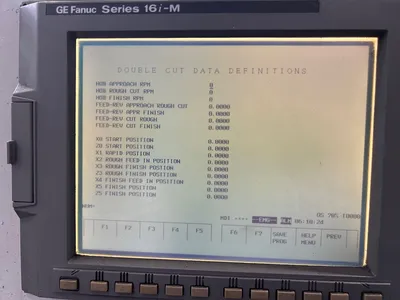

Fanuc 16i-M CNC Control

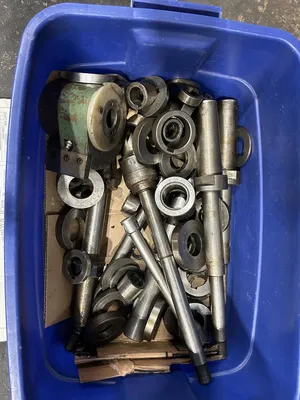

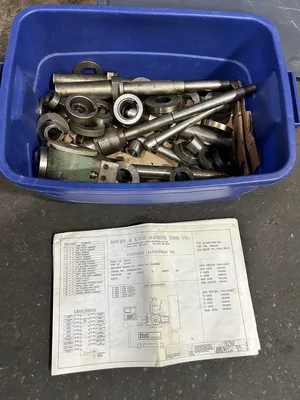

Hob Arbors
Tailstock with Center
Arbor Support (Not Pictured)
Worklight

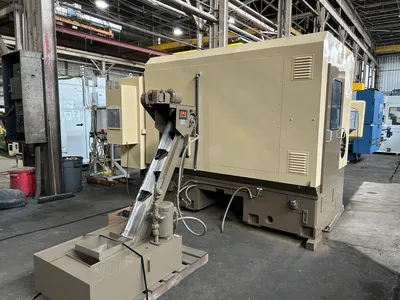

Chip Conveyor
Coolant System
